คำอธิบาย
Welded Steel Grating คือ ตะแกรงเหล็กที่เชื่อมเป็นแผงสำเร็จรูป แข็งแรง โปร่ง และทนสนิม ผลิตโดยการเชื่อมเหล็กแบนกับเหล็กขวางด้วยระบบไฟฟ้าแรงดันสูง ก่อนนำไปชุบกัลป์วาไนซ์ เพื่อยืดอายุการใช้งาน
นิยมใช้ทำ พื้นทางเดินโรงงาน, ฝาท่อระบายน้ำ, แท่นเครื่องจักร, ทางเดินบนโครงสร้างเหล็ก, บันไดหนีไฟ, ชั้นวางอุตสาหกรรม และงานโครงสร้างที่ต้องการความแข็งแรงแต่ไม่ทึบตัน
กระบวนการผลิตหลัก ๆ มี 3 ขั้นตอน:

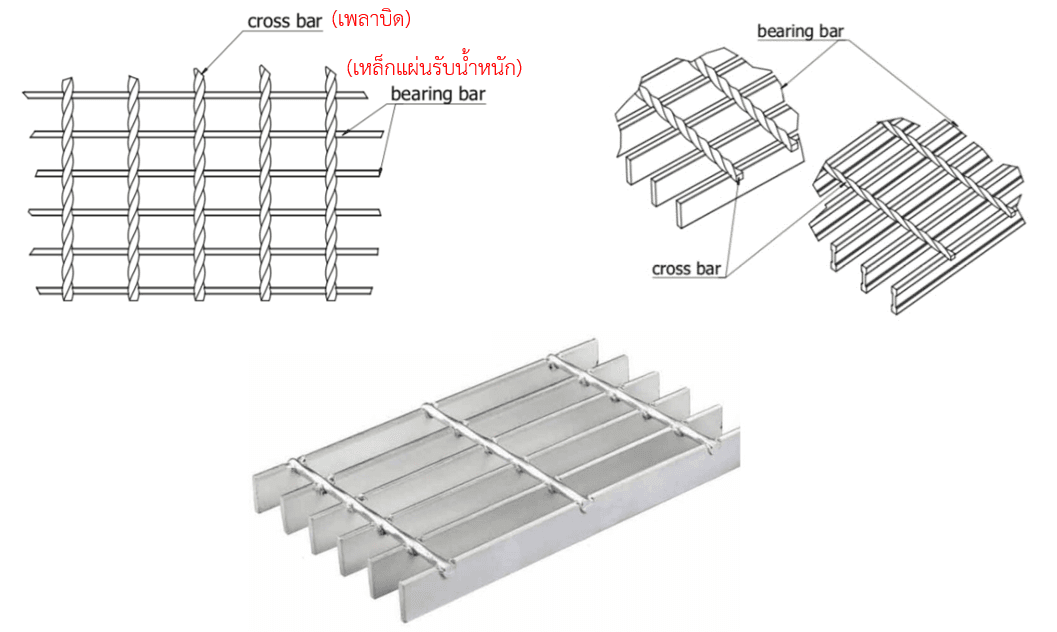

1. จัดเรียงเหล็กแบน (Bearing Bar)
เหล็กแบนจะเป็นตัวรับน้ำหนักหลัก วางเรียงตามระยะที่กำหนด เช่น 25, 30, 40 มม.
2. จัดเรียงเหล็กแบน (Bearing Bar)
ใช้ระบบเชื่อมแรงดันไฟฟ้าอัตโนมัติ เชื่อมด้วยเครื่องเชื่อม (Laser , CO2) กดและยิงกระแสไฟพร้อมกัน ทำให้จุดเชื่อมแน่น แข็งแรง และสม่ำเสมอทุกจุด
3. ตัดแต่งและชุบผิว
หลังขึ้นรูปเสร็จ จะตัดตามขนาดที่ต้องการ และนิยม ชุบกัลวาไนซ์แบบจุ่มร้อน (Hot-Dip Galvanized) เพื่อกันสนิมและยืดอายุการใช้งาน
ลักษณะเด่นและประโยชน์ของตะแกรงเหล็กเชื่อม
- ความแข็งแรงสูง: สามารถรับน้ำหนักได้มาก โดยเฉพาะรุ่นที่ออกแบบมาสำหรับรถบรรทุกวิ่งผ่าน (Heavy Duty)
- กันสนิม (Hot Dip Galvanizing): เคลือบผิวด้วยสังกะสีร้อนหนา 75 ไมครอน ตามมาตรฐาน ASTM A123 ทนทานต่อสภาพแวดล้อมได้ยาวนาน
- ปลอดภัยและระบายน้ำได้ดี: มีช่องรูสมมาตรช่วยลดปัญหาสิ่งของตกหล่นและกระจายแรงได้ทั่วแผ่น เหมาะสำหรับงานที่ต้องการมาตรฐานความปลอดภัยสูง

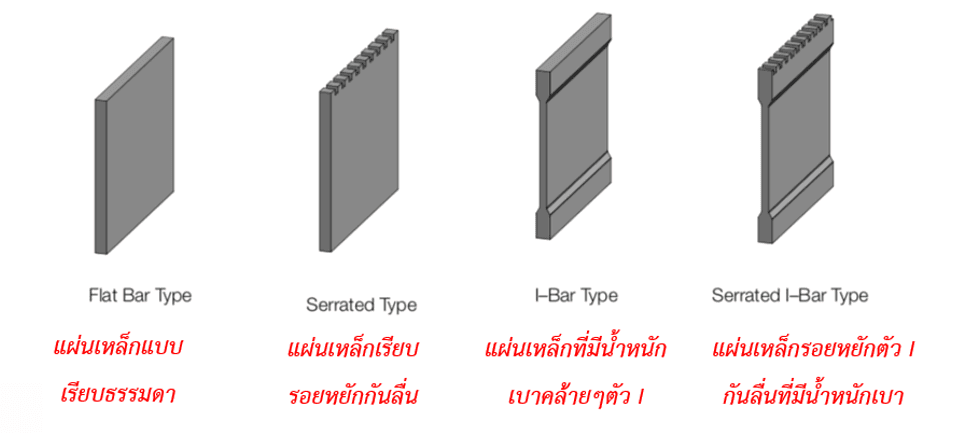

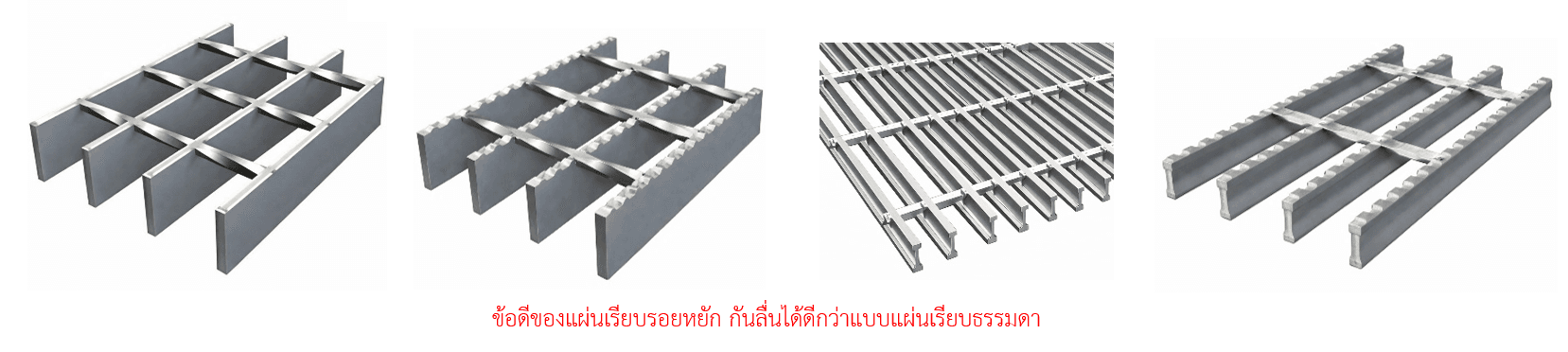

- ติดตั้งง่าย: มีหลายขนาดสำเร็จรูป และสามารถสั่งผลิตได้ตามความเหมาะสมของงาน หลากหลายรูปแบบ: มีทั้งผิวเรียบและแบบหยัก เพื่อป้องกันการลื่นไถล
การประยุกต์ใช้งาน
- ฝาตะแกรงเหล็กรางระบายน้ำ: ใช้ในห้างสรรพสินค้า โรงงาน ตลาดสด และพื้นที่สาธารณะ
- แผ่นปูพื้นทางเดิน: พื้นยกระดับในโรงงานหรือพื้นที่ตกแต่ง
- ขั้นบันไดเหล็ก: มีจมูกบันไดกันลื่น
- ทางลาด: แผ่นเหล็กรองทางลาดรถเข็นวีลแชร์ หรือรถเข็นขนของ
Welded Steel Grating สามารถรองรับน้ำหนักรถได้ เช่น
- รถเข็นสินค้า (Hand Pallet / Trolley)
- รถโฟล์คลิฟท์ขนาดเล็ก–กลาง
- รถยนต์ส่วนบุคคล
- รถบรรทุก (ในกรณีออกแบบพิเศษ)
- แต่บางขนาด ความหนา สามารถคนเดินผ่าน (light duty) เท่านั้น
เงื่อนไขสำคัญ คือ ต้องเลือก:
- ความสูงของ Bearing Bar ให้เหมาะสม 25,30,40,50,80,100,120 mm
- ความหนาของ Bearing Bar ให้เหมาะสม 3,4,5,6,8,10,12 mm
- ระยะช่อง (Spacing) ไม่กว้างเกินไป 25,30,40,50 mm
- ระยะห่างเพลาบิด (Span) 50-100 mm
- มีการคำนวณ Load ตามมาตรฐาน
- ขนาดความหนามาก สามารถรับน้ำหนักได้มาก
ตัวอย่าง
- ขนาด 250 x 1000 x 25 mm. หนา 3 ช่องรู 40 x 100 mm. รับน้ำหนักได้ 1.5 ตัน ออกแบบให้ใช้งานรับแรงน้อยไม่เกินรถโฟล์คลิฟต์
- ขนาด 250 x 1000 x 25 mm. หนา 5 ช่องรู 30 x 100 mm. รับน้ำหนักได้ 12.5 ตัน ใช้งานรับแรงรถวิ่งผ่านตั้งแต่ กระบะ หกล้อ สิบล้อ จนถึงรถพ่วงขนาดใหญ่

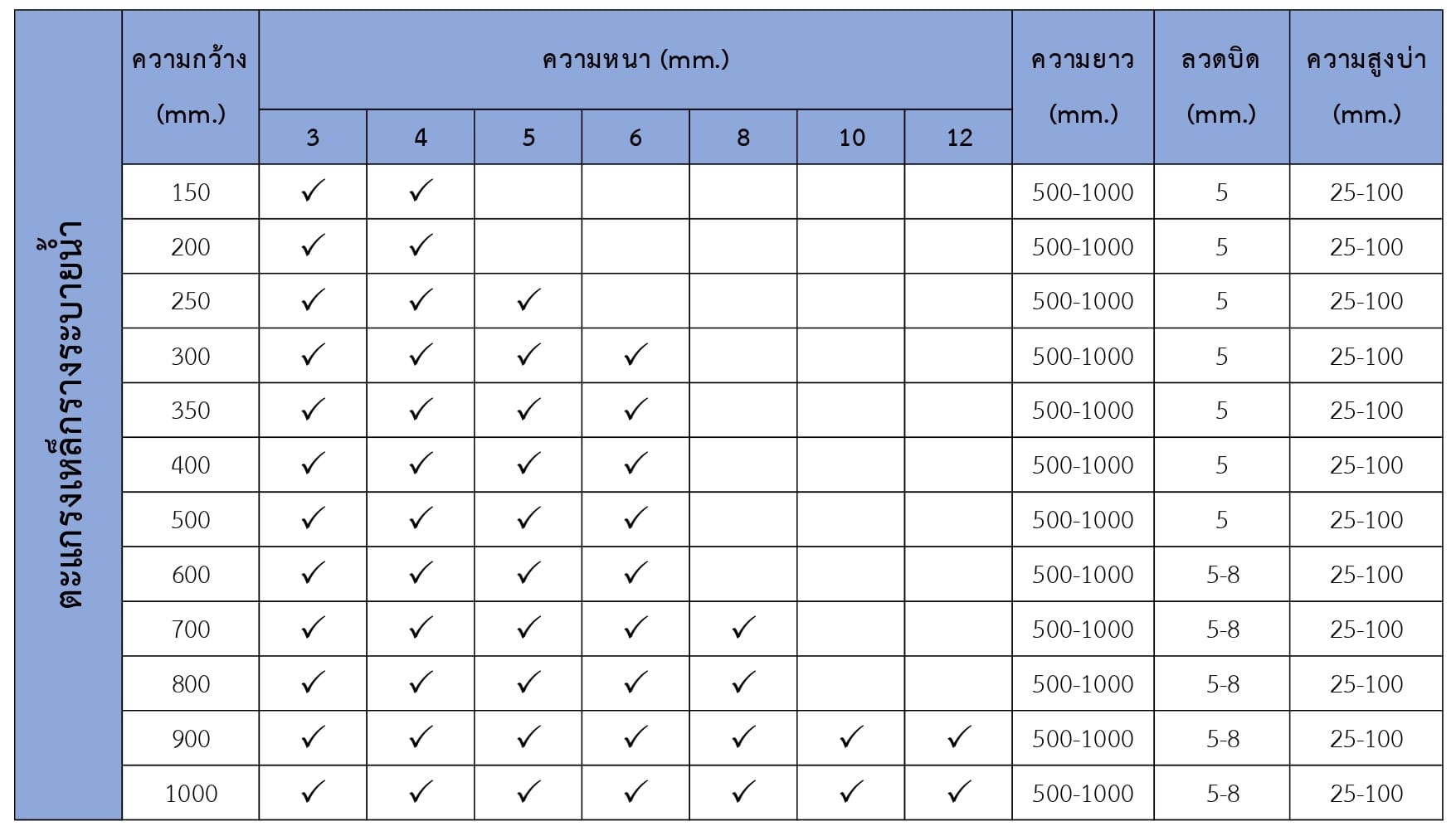

Specification Grating
สามารถผลิตไซส์ตามที่ลูกค้าต้องการได้
